Клюв — расходная деталь ледового инструмента (ледоруба), и от его выбора зависят надёжность на маршруте, расход сил и ресурс снаряжения. Клювы для льда, микста и драйтулинга различаются толщиной, формой зубцов и классом прочности по EN 13089. Мы разбираем эти различия, объясняем маркировку на клюве, даём ориентиры по контролю износа и выбору клюва под маршрут.
Коротко
- Толщина
Ледовые клювы тоньше (у острия около 3 мм), клювы для микста и драйтулинга толще (4–5 мм). - Зубья
В линейках производителей у ледовых клювов они плавные, у драйтулинговых глубокие, с дополнительным рядом на верхней кромке. - Угол атаки
Единого параметра нет. Сравнивать нужно модели, а не градусы. Маркировка. Буква T в круге означает клюв типа 2, он прочнее. Нет значка, значит, тип 1. Главное правило. Тонкий ледовый клюв на скале ломается. Подбирайте клюв под рельеф.

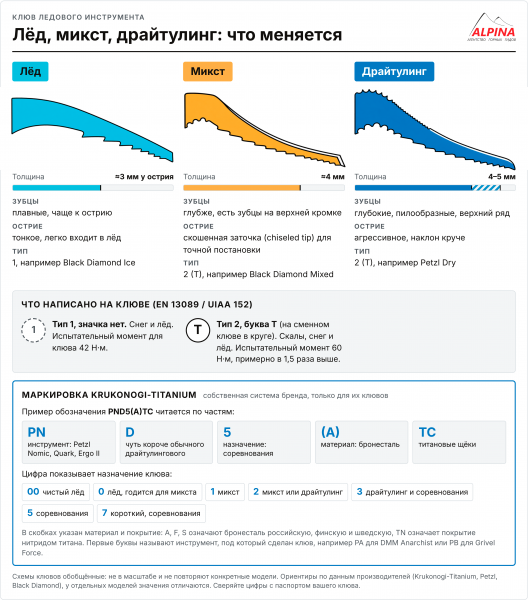

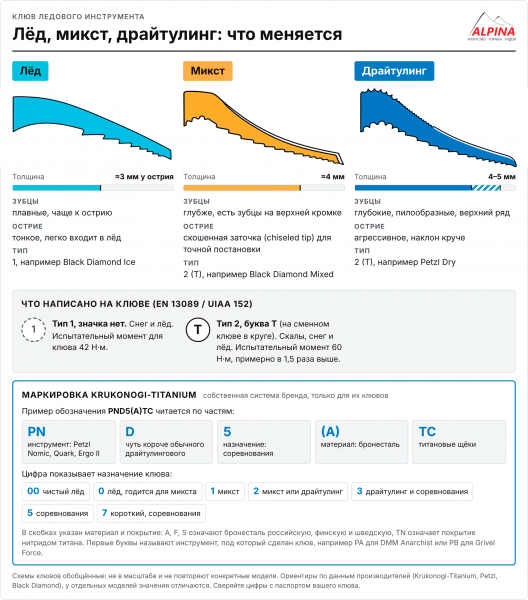

и система обозначений Krukonogi-Titanium. Схемы обобщённые.
Толщина: от неё зависит, где клюв лучше работает
Сначала одно понятие. Искусственный скалодром — это стена с закреплёнными зацепками, на которой тренируются и проводят соревнования. В среде ледолазов его часто называют «фанерой», и дальше мы будем использовать оба слова.
Первое отличие клювов видно сразу. По словам производителя, клювы для скал и фанеры имеют толщину от 4 до 5 мм: около 5 мм у Grivel, 4,5 мм у Black Diamond, около 4,0 мм у Cassin, Petzl и DMM и от 4,15 до 4,6 мм у самого Krukonogi-Titanium. Для льда у острия обычно около 3,0 мм, а ледовые модели производителя выпускаются с 2,8 и 2,5 мм.
Одну из этих цифр можно проверить по открытым данным. В описании клюва Petzl Dry, который сделан для микста и драйтулинга, указаны 4 мм толщины и сужение до 3,3 мм у острия. Остальные значения сверяйте с паспортом своей модели, потому что толщина меняется от поколения к поколению.
Логика такая. Толстый клюв на фанере нужен потому, что тонкий быстрее «порежет» деревянные зацепки. Жёсткие композитные зацепки, в свою очередь, быстро тупят клювы. Тонкий ледовый клюв, наоборот, легче входит в лёд и реже скалывает ледовые линзы, но платит за это ресурсом. Лаборатория контроля качества Black Diamond проверила на усталость клювы разных производителей и получила одну картину: чисто ледовые клювы с меньшим сечением ломаются раньше микстовых и драйтулинговых. По данным Black Diamond, исключений нет: ни у одного из протестированных производителей материал или технология не убрали этот компромисс.
| лёд | Микст | Драйтулинг | |
| Толщина | ≈ 3 мм у острия | ≈ 4 мм | 4-5 мм |
| Зубья | плавные, чаще к острию | глубже, есть верхние зубцы | глубокие, пилообразные, длинный верхний ряд |
| Острие | тонкое, легко входит | скошенная заточка (chiseled tip), для точной постановки | агрессивное, наклон круче |
| Тип по EN 13089 | 1 | 2 (T) | 2 (T) |
| Ресурс | самый короткий | длиннее | длиннее, но скручивание его сокращает |
Зубья: что они делают
Форма зубцов, по словам производителя, кардинально отличается для льда, спортивного лазания на искусственных скалодромах и скал. На примере моделей Krukonogi-Titanium это выглядит так. У ледовых клювов зубцы плавные и чаще расположены у острия. У клювов для драйтулинга зубцы пилообразные и идут по всей длине.
Дополнительные зубцы на верхней кромке есть у клювов для микста и драйтулинга. В описании Petzl Dry сказано, что зубцы на нижней кромке у древка помогают зацепиться за скалу или за ледовые формации на нависании, а зубцы на верхней кромке стабилизируют инструмент, когда клюв расклинен в перевёрнутом положении (stein pull). Black Diamond у обновлённого Mixed Pick описывает более глубокие передние зубцы для зацепов и острие chiseled tip (так Black Diamond называет скошенную заточку) для точной постановки клюва.
На наших курсах мы предлагаем попробовать разные модели ледовых инструментов. Это хорошая возможность протестировать разные типы клювов. Но важен не только клюв. Геометрия и развесовка инструмента могут отличаться от производителя к производителю. Попробовав разные модели, можно выбрать ту, что лучше всего подходит именно вам.
Максим Фойгель, горный гид
Геометрия клюва: единого угла атаки нет
Мы спросили производителя, существуют ли диапазоны угла атаки: один для льда, другой для микста. Ответ: таких параметров не существует. У разных брендов отличаются наклон головы инструмента и длина древка, поэтому не понятно даже, от какой оси считать угол.
Практика это подтверждает. Black Diamond пишет, что обновлённый Mixed Pick сделан на три градуса круче прежнего, то есть угол меняется даже внутри одной линейки. Поэтому сравнивать клювы по градусам бессмысленно. Смотрите на назначение модели, толщину, зубцы и на то, как клюв сидит на вашем инструменте.
Как делают клювы: в общих чертах
По словам производителя Krukonogi-Titanium, крупные бренды делают клювы горячей объёмной штамповкой (ковкой) из сырой стали с последующей закалкой. Фрезерованные клювы, по его данным, делают редко. Другие компании режут заготовки из листа водой или лазером, затем доводят их: отпуск, шлифовка, заточка, покрытие.
Black Diamond до 2019 года вырезал клювы лазером из плоского листа, затем перешёл на горячую ковку и, по заявлению компании, повысил прочность примерно на 30%. Клювы из бронестали, по комментарию в публикации на сайте Спорт-Марафон, ценят за долгий срок службы, но их труднее точить. Производитель советует алмазный напильник. Способ изготовления влияет на ресурс, но по описанию модели его не оценить: ориентируйтесь на тип по стандарту и данные производителя.
Маркировка клюва: тип по EN 13089 и обозначения
Единой «азбуки» для всех клювов нет, зато есть стандарты, и они одинаково работают у разных производителей. Вот что стоит искать.
- Тип и маркировка
(EN 13089) Стандарт делит клювы на два типа. Тип 1 предназначен для снега и льда, тип 2 для скал, снега и льда. Тип 2 маркируется буквой T, на сменных клювах это буква T в круге. Для типа 1 маркировки нет, поэтому клюв без значка относится к типу 1. В материалах Black Diamond тип 1 называют B (basic), а тип 2 T (technical). В инструкции Black Diamond модели Mixed и Alpine отнесены к типу 2, а Ice и Ice+ к типу 1. У Petzl Dry тоже указан тип 2. - Прочность и UIAA 152
Клюв типа 2 прочнее: по выдержке из стандарта, испытательный изгибающий момент у него 60 Н·м против 42 Н·м у типа 1, то есть примерно в полтора раза выше. Перед испытаниями образцы выдерживают при −35 °C. Стандарт UIAA 152 требует соответствия EN 13089 и добавляет свои требования и знак UIAA. - Сертификат
CE и UIAA означают, что клюв прошёл испытания на разовую предельную нагрузку. Усталость металла стандарт не проверяет. В доступной нам выдержке EN 13089 есть только статические испытания. По словам Black Diamond, циклические испытания клювов раньше были в стандарте, но их убрали из-за слишком большого разброса результатов. Так что сертификат не гарантирует долгий ресурс. - Название модели
Mixed, Ice, Alpine, Dry указывают на назначение. Но у каждого бренда линейка называется по-своему, и по названию нельзя сравнивать клювы разных марок. - Совместимость
Клюв подходит только к инструментам определённой системы. Например, Petzl Dry совместим с Sum'Tec, Quark, Nomic и Ergonomic, а клювы Black Diamond подходят к инструментам с их системой I.C.E. Krukonogi-Titanium выпускает клювы под инструменты разных брендов, потому что специализируется именно на клювах, а не на ледовых инструментах целиком. Перед покупкой проверьте, подходит ли клюв к вашему инструменту.
Отдельные производители вводят собственные системы букв и цифр. Они понятны только внутри линейки бренда. Так делает и Krukonogi-Titanium: как читать их обозначения, рассказано на сайте производителя. Производитель подтвердил, что эти обозначения общепринятыми не являются.

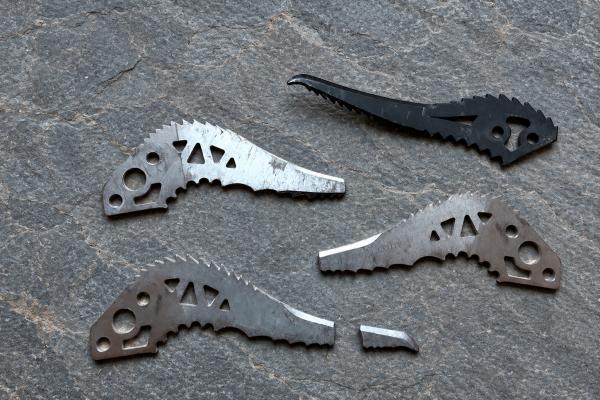

Когда менять клюв: износ, поломки и заточка
Лаборатория Black Diamond сделала для клювов собственный стенд усталостных испытаний. Главный вывод неожиданный: основной износ приходит не при забивании клюва, а при извлечении. Когда вы выдёргиваете инструмент рычагом, клюв работает на изгиб в трёх точках, и многократное повторение приводит к усталостному разрушению. Вторая находка касается скручивания. Нагрузки, какие возникают при расклинивании в трещине, по тесту сокращали ресурс на 50% и больше.
Тонкий ледовый клюв нельзя использовать на скале. Сертификат не заменяет осмотра. Black Diamond в инструкции к ледовым инструментам указывает: при обычной нагрузке 20–50 дней в году сменный клюв на инструменте типа 2 служит около года. Ресурс сокращают более частое и экстремальное лазание, удары о скалу, скручивание оси и клюва и драйтулинг на скале. Клюв проверяют до и после каждого использования. Его списывают, если он не прошёл осмотр, выработал максимальный срок (даже без использования), вызывает сомнения или перенёс серьёзное падение. Сроки других производителей смотрите в их инструкциях.
Про драйтулинг производители пишут осторожнее. По цитате из инструкций, которую приводит Спорт-Марафон, его допускают только на маршрутах с надёжной страховкой. Это значит, что точки страховки на трассе заранее подготовлены и им можно доверять. Причина в усталости материала: клюв после скального лазания может сломаться неожиданно. На льду надёжную страховку трудно гарантировать, а на оборудованных микстовых и драйтулинговых маршрутах точки страховки надёжнее, поэтому при срыве риск травмы ниже.
Свой взгляд на поломки даёт американский профессиональный ледолаз и альпинист Кевин Линдлау (Kevin Lindlau) в интервью Furnace Industries. По его словам, соревновательные клювы закаливают очень твёрдо: они меньше сминаются, но становятся хрупче и плохо переносят кручение в трещине. Клюв обычно ломается, когда его слишком сильно скручивают в трещине, или при штейн-пулле в кармане, когда скала упирается примерно в середину клюва. Тогда на первые 4 см от острия приходится огромная нагрузка рычагом. Заточку на скале он оценивает иначе, чем на льду: для большинства драйтулинговых трасс слегка затупленный клюв работает не хуже острого, а на заточенном острие металл может сминаться. Это мнение одного спортсмена о скальном лазании, для льда ориентируйтесь на рекомендации производителя и гидов.
Заточка и осмотр клюва
Не могу отнести себя к сильным ледолазам. Мой опыт ограничивается каскадным льдом до WI5 и микстовыми маршрутами в горах до M6+, причём ледовые участки на этих маршрутах, как правило, не превышали WI4.
На мой взгляд, для маршрутов такой сложности вполне достаточно поддерживать заточку клювов ледовых инструментов и передних зубьев кошек в соответствии с оригинальной геометрией производителя.
Обычно у меня всегда есть запасной оригинальный клюв или зуб кошки, который я использую в качестве образца при заточке. Для этого пользуюсь обычным столярным напильником со средней насечкой. Стараюсь подтачивать инструменты перед каждым выходом на маршрут.
Передние зубья кошек меняю довольно часто, поскольку для меня важно сохранять их максимальную длину. С длинным зубом я чувствую себя на льду увереннее, особенно учитывая, что всегда предпочитаю лазать на монозубе.
Георгий Журавлев, горный гид
Как выбрать клюв под задачу
Выбор зависит от маршрута и от того, как вы используете инструмент. Общую картину по снаряжению для льда смотрите в нашем обзоре ледового снаряжения: ледорубы и кошки.
- Замерзшие водопады и глетчерный лёд
Тонкий ледовый клюв легче входит и лучше вынимается, вам он сэкономит силы. Обычно это тип 1. Следите за ресурсом и не используйте его для микстового лазания. Технике работы инструментами на льду посвящён наш базовый курс по ледолазанию. - Горы и комбинированные маршруты
Когда на маршруте есть скальная часть, берите клюв типа 2. Руководитель контроля качества Black Diamond говорит, что в горах сам использует более прочные клювы, а чисто тонкие оставляет для льда. Если маршрут в больших горах и значимой протяжённости, рекомендуется иметь запасной клюв и инструменты для замены. Для таких маршрутов смотрите продвинутый курс по ледолазанию. - Драйтулинг
Толстый клюв типа 2 с пилообразными зубцами и верхним рядом для stein pull. Используйте его на подготовленных маршрутах с надёжной страховкой.
